油入自冷変圧器のサプライヤーとして、お客様から変圧器の過負荷運転時間についてのお問い合わせをよく受けます。これは、配電システムの信頼性とコスト効率に直接影響を与えるため、重大な懸念事項です。このブログでは、油入自冷変圧器の過負荷容量に影響を与える要因を詳しく掘り下げ、過負荷下でどれくらいの時間動作できるかという質問に答えていきます。
油入自冷変圧器について
油入自冷変圧器は、そのシンプルさ、信頼性、コスト効率の高さから、配電ネットワークで広く使用されています。冷却機構は変圧器タンク内の絶縁油の自然循環に依存しています。巻線とコアの損失によりオイルが加熱されると、オイルはタンクの上部まで上昇し、ラジエーターまたはタンクの壁を通して周囲の空気に熱を伝えます。

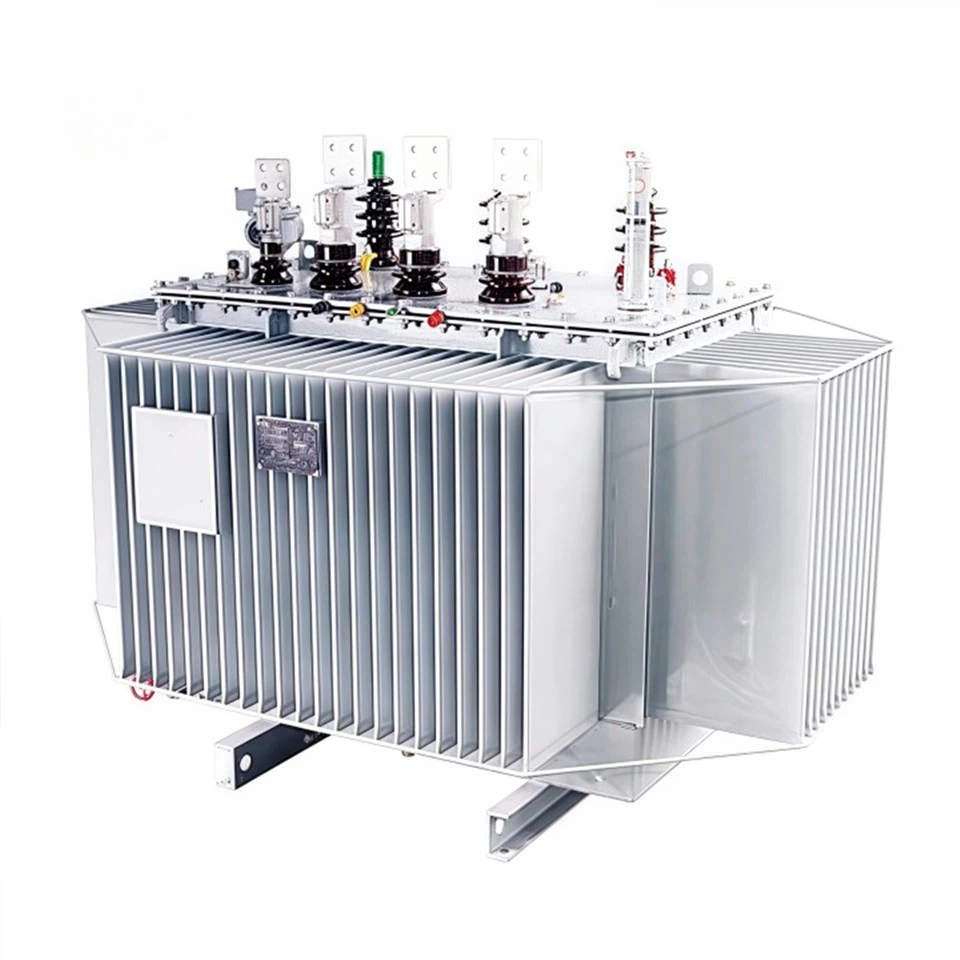

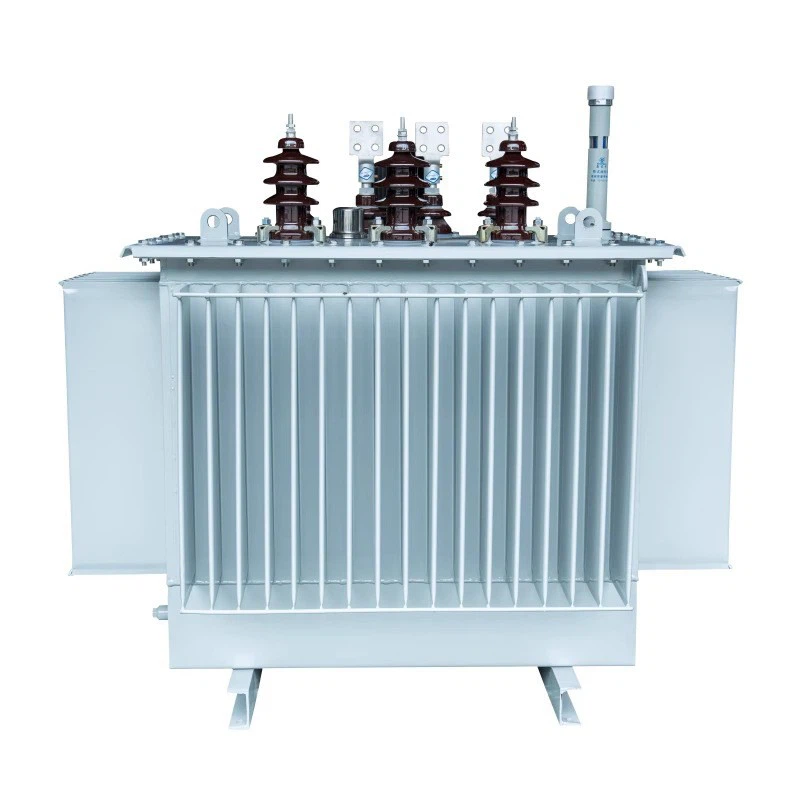

当社の製品ラインにはいくつかのタイプの油入変圧器があります。全密閉油入配電変圧器、高性能油封変圧器、 そして密閉型油入変圧器。これらの変圧器は、さまざまなアプリケーション要件を満たすように設計されていますが、すべて油浸自己冷却という基本原理を共有しています。
過負荷容量に影響を与える要因
温度上昇
油入自冷変圧器の過負荷容量を決定する最も重要な要素は温度上昇です。変圧器が過負荷で動作すると、巻線とコアの損失が増加し、温度上昇が高くなります。過度の温度は絶縁材料の熱劣化を引き起こし、絶縁耐力を低下させ、変圧器の寿命を縮める可能性があります。
変圧器の絶縁方式は熱耐久性に応じて分類されます。たとえば、クラス A 絶縁は最大 105 °C の温度に耐えることができますが、クラス F 絶縁は最大 155 °C まで耐えることができます。変圧器の温度上昇は絶縁システムの許容温度によって制限されます。温度が限界を超えると、断熱材の劣化速度が指数関数的に加速します。
周囲温度
周囲温度も変圧器の過負荷動作に重要な役割を果たします。高温環境では、変圧器と周囲の空気の温度差が小さくなるため、変圧器の冷却効率が低下します。その結果、低温の環境に比べて変圧器にかかる過負荷が少なくなります。
たとえば、周囲温度が 40°C の場合、変圧器は特定の期間、一定レベルの過負荷に耐えることができる場合があります。ただし、周囲温度が 50°C に上昇すると、同じ過負荷によって変圧器の温度がより早く許容限度を超える可能性があります。
プロファイルをロードする
負荷の性質も過負荷容量に影響します。変圧器は、長期的な過負荷よりも短期的な過負荷に対処できます。過負荷が短期間で断続的な性質のものである場合、変圧器には過負荷期間の間に冷却する時間があります。一方、過負荷が継続すると温度が上昇し続け、絶縁損傷のリスクが高まります。
過負荷期間の計算
油入自冷変圧器が過負荷下でどのくらいの時間動作できるかを見積もるには、変圧器の熱モデルを使用できます。熱モデルでは、変圧器の発熱、熱伝達、熱容量が考慮されます。
変圧器の発熱は主に巻線の銅損とコアの鉄損によるものです。銅損は電流の二乗に比例しますが、鉄損は通常の動作条件下では比較的一定です。熱伝達は、伝導、対流、放射によって発生します。
変圧器の熱容量は、主にオイルとコアなどの材料の質量と比熱によって決まります。熱容量が大きい変圧器はより多くの熱エネルギーを蓄えることができるため、より高い過負荷に長時間耐えることができます。
一般に、短期過負荷 (1 時間未満) の場合、油入自冷変圧器は、初期温度と周囲条件に応じて、定格容量の最大 150% の過負荷に対応できます。長期間の過負荷 (1 ～ 8 時間) の場合、過負荷容量は定格容量の 120% ～ 130% に減少する場合があります。
ただし、これらは単なる概算です。過負荷期間を正確に決定するには、変圧器の設計パラメータ、負荷プロファイル、および周囲条件を詳細に分析する必要があります。
ケーススタディ
実際の例を考えてみましょう。工業地域の顧客は、定格容量 1000 kVA の油入自冷変圧器を所有しています。生産量の急増により、変圧器の負荷は 1200 kVA (定格容量の 120%) に達します。周囲温度は 35°C、変圧器の初期温度は 60°C です。
当社の計算と経験に基づいて、この変圧器は絶縁に重大な損傷を与えることなく、120% の過負荷で約 4 ～ 6 時間動作できます。過負荷期間が経過した後は、変圧器の温度が正常に戻っているかどうかを注意深く監視する必要があります。
安全な過負荷動作の確保
過負荷下での変圧器の安全な動作を確保するには、いくつかの対策を講じることができます。
- 監視: 変圧器に温度センサーを取り付けて、巻線とオイルの温度を監視します。これにより、変圧器の熱状態をリアルタイムで監視し、異常な温度上昇を早期に検出することができます。
- 負荷管理: 負荷管理戦略を実装して、変圧器のピーク負荷を軽減します。これには、必須ではない機器をオフピーク時間に稼働するようにスケジュールを設定したり、エネルギー貯蔵システムを使用して負荷のバランスをとったりすることが含まれます。
- メンテナンス: 変圧器の冷却システムが効率的に動作していることを確認するために、変圧器を定期的にメンテナンスしてください。これには、オイルレベルのチェック、ラジエーターの検査、タンク壁の清掃などが含まれます。
結論
結論として、油入自冷変圧器が過負荷下で動作できる期間は、温度上昇、周囲温度、負荷プロファイルなどの複数の要因によって決まります。大まかな見積もりは可能ですが、正確に判断するには詳細な分析が必要です。
油入自冷変圧器のサプライヤーとして、当社はお客様に高品質の製品と技術サポートを提供することに尽力しています。当社の変圧器の過負荷動作に関してご質問がある場合、またはお客様の用途に適した変圧器の選択についてサポートが必要な場合は、調達およびさらなるご相談についてお気軽にお問い合わせください。
参考文献
- IEEE 規格 C57.91 - 2011、「油入変圧器の負荷ガイド」。
- IEC 60076 - 7:2018、「電源変圧器 - パート 7: 油浸電源変圧器の負荷ガイド」。
